Jakie są rodzaje cylindrów hydraulicznych

Ten sam olej pod tym samym ciśnieniem potrafi unieść skrzynię wywrotki, docisnąć element w prasie albo precyzyjnie wychylić ramię ładowacza. O tym, jak to robi, decyduje konstrukcja siłownika. Dlatego pytanie o rodzaje cylindrów hydraulicznych nie jest tylko teoretyczne – zły wybór oznacza za małą siłę, szarpany ruch albo szybkie zużycie uszczelnień. Poniżej porządkujemy podział, wyjaśniamy różnice i pokazujemy, jak dopasować rozwiązanie do konkretnej pracy.

Co to jest cylinder hydrauliczny i jak działa?

Cylinder hydrauliczny zamienia energię oleju pod ciśnieniem na ruch liniowy. Pompa tłoczy olej do komory, ten napiera na tłok i przesuwa go razem z tłoczyskiem. W codziennej mowie warsztatowej spotkasz też nazwę siłowniki hydrauliczne – w praktyce oba określenia funkcjonują równolegle.

Zasadę opisuje prosty wzór: siła to ciśnienie pomnożone przez powierzchnię tłoka. Przy 200 bar i średnicy tłoka 100 mm teoretyczna siła wynosi około 157 kN, czyli odpowiednik mniej więcej 16 ton. Dlatego napęd hydrauliczny króluje tam, gdzie potrzebna jest duża siła w niewielkiej obudowie.

Prędkość ruchu zależy natomiast od ilości oleju dostarczanego do cylindra. Cały układ hydrauliczny – pompę, przewody, rozdzielacze i sam cylinder – trzeba więc dobierać łącznie, a nie element po elemencie.

Budowa cylindra hydraulicznego

Konstrukcje różnią się szczegółami, ale większość cylindrów składa się z tych samych części:

• tuleja (rura cylindra) – honowana od wewnątrz, tworzy gładką bieżnię dla tłoka;
• tłok hydrauliczny – dzieli wnętrze na dwie komory i przenosi siłę na tłoczysko;
• tłoczysko – chromowany lub utwardzany pręt wysuwający się na zewnątrz;
• głowica i dno – zamykają tuleję, a głowica prowadzi tłoczysko;
• uszczelnienia – tłokowe, dławnicowe i zgarniacze;
• przyłącza olejowe i mocowania – oczka, kołnierze lub czopy.

Z naszej praktyki wynika, że to uszczelnienia jako pierwsze zdradzają zużycie: najpierw pojawia się wilgotne tłoczysko, potem spada siła i rośnie ryzyko przecieku. Dlatego dobór profilu i materiału do oleju oraz temperatury ma tak duże znaczenie. W naszej ofercie znajdziesz uszczelnienia tłokowe, dławnicowe i zgarniacze, a ruch tłoka stabilizują pierścienie i taśmy prowadzące.

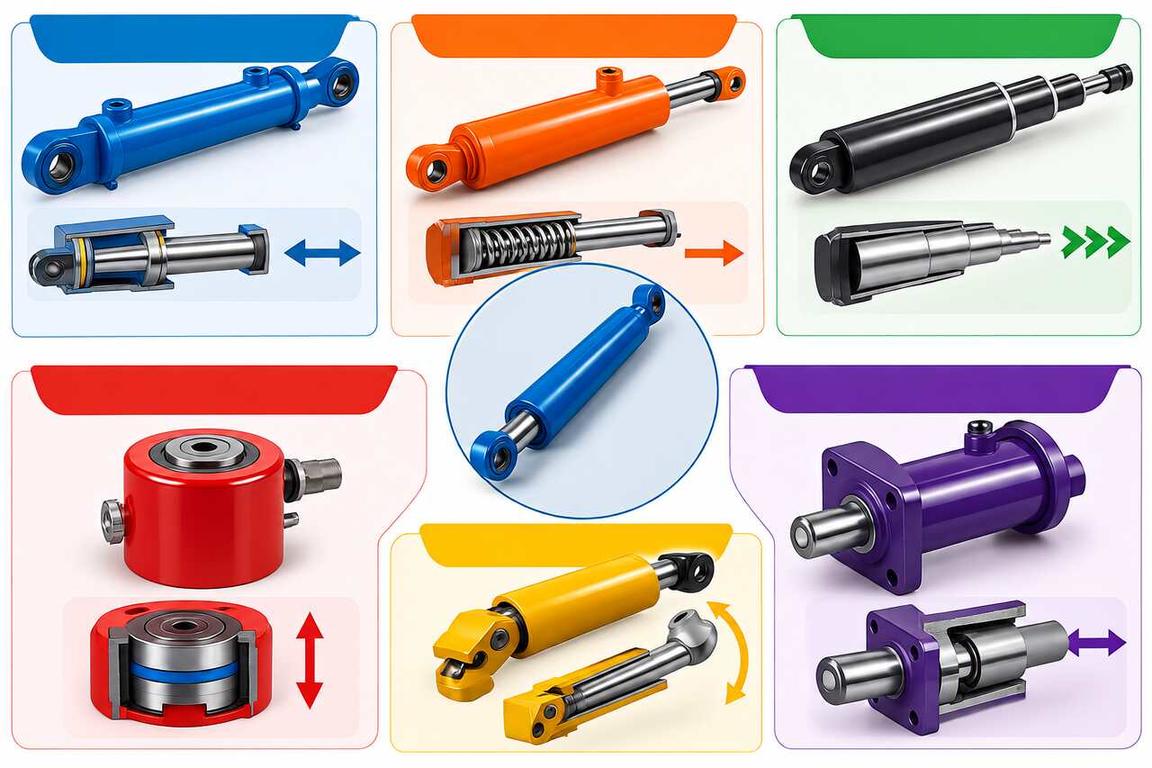

Rodzaje cylindrów hydraulicznych – podstawowy podział

Najważniejsze kryterium to sposób, w jaki cylinder wykonuje ruch powrotny. Na tej podstawie wyróżniamy konstrukcje jedno- i dwustronnego działania, a pod względem budowy także odmiany teleskopowe i nurnikowe.

Siłownik hydrauliczny jednostronny – działanie i zastosowanie

W siłowniku hydraulicznym jednostronnym olej trafia tylko do jednej komory. Ruch roboczy wykonuje więc siła hydrauliczna, a powrót zapewnia sprężyna, ciężar elementu lub obciążenie zewnętrzne. Konstrukcja jest prosta, tania i mało awaryjna.

Taki cylinder jednostronnego działania sprawdza się w podnośnikach, lewarkach, prasach warsztatowych i wszędzie tam, gdzie obciążenie samo cofa tłok. Jego ograniczeniem jest brak kontrolowanej siły w drugim kierunku.

Cylinder hydrauliczny dwustronny – działanie i zastosowanie

Cylinder hydrauliczny dwustronny ma dwa przyłącza i dwie komory, więc olej może napierać na tłok z obu stron. Kierunek ruchu zmienia rozdzielacz, czyli element sterujący przepływem – w szerokim sensie zawór hydrauliczny. Dzięki temu cylinder dwustronnego działania daje kontrolowaną siłę i prędkość w obu kierunkach oraz dokładne pozycjonowanie. Pracuje w koparkach, ładowarkach, prasach, wtryskarkach i liniach produkcyjnych.

Najczęstszą odmianą jest cylinder różnicowy. Po stronie tłoczyska powierzchnia czynna jest mniejsza, więc przy tym samym ciśnieniu siła wysuwu jest większa niż siła wciągania, a wciąganie następuje szybciej. Trzeba to uwzględnić w obliczeniach. Cylindry z tłoczyskiem dwustronnym mają natomiast równe powierzchnie i pracują symetrycznie.

Teleskopowe cylindry hydrauliczne

Gdy potrzebny jest długi skok przy krótkiej długości montażowej, stosuje się teleskopowy siłownik hydrauliczny. Składa się z kilku zagnieżdżonych stopni, które wysuwają się kolejno, zwykle od największej średnicy. Występuje w wersji jedno- i dwustronnej.

Najczęściej spotkasz go w wywrotkach, śmieciarkach, żurawiach i platformach podnośnikowych. Ceną za duży skok jest bardziej złożona budowa: więcej uszczelnień, większa wrażliwość na zanieczyszczenia oleju i spadek siły na kolejnych, cieńszych stopniach.

Cylindry tłokowe a nurnikowe

W cylindrze tłokowym tłok z uszczelnieniami przesuwa się w tulei, dzięki czemu może pracować w układzie dwustronnym. Cylinder nurnikowy nie ma klasycznego tłoka – ciśnienie działa na czoło nurnika przesuwającego się w dławnicy. Pracuje jednostronnie, jest sztywny i dobrze znosi duże obciążenia przy długich skokach, dlatego spotyka się go w prasach, podnośnikach i dźwigach. Wersję tłokową wybierzemy, gdy potrzebna jest praca w obu kierunkach i kompaktowa budowa.

Zastosowanie cylindrów hydraulicznych

Hydraulika siłowa napędza dziś większość maszyn, w których liczy się duża siła. Główne zastosowania cylindrów hydraulicznych to:

• budownictwo – koparki, ładowarki, żurawie, podnośniki;
• transport – wywrotki, windy załadowcze, śmieciarki;
• przemysł – prasy, wtryskarki, manipulatory, linie montażowe;
• górnictwo – obudowy zmechanizowane i maszyny urabiające;
• rolnictwo – ciągniki, ładowacze i maszyny towarzyszące.

Cylindry hydrauliczne do maszyn rolniczych

W rolnictwie siłowniki pracują w błocie, pyle i kontakcie z nawozami. Napędzają ładowacze czołowe, przyczepy wywrotki, zawieszenia narzędzi, układy skrętu oraz mechanizmy składania bron i opryskiwaczy. Największym wrogiem jest brud na odsłoniętym tłoczysku, który niszczy zgarniacze i uszczelnienia, dlatego po sezonie warto je oczyścić i zabezpieczyć na postój. Narzędzia podłącza się do ciągnika zwykle przez szybkozłącza hydrauliczne, a ich szczelność i czystość również wpływa na trwałość całego układu.

Parametry techniczne cylindrów hydraulicznych

Przy porównywaniu ofert i doborze warto sprawdzić:

• średnicę tłoka – decyduje o sile;
• średnicę tłoczyska – wpływa na siłę wciągania i odporność na wyboczenie;
• skok tłoka – długość przesuwu;
• ciśnienie robocze – najczęściej od 160 do 350 bar, zależnie od serii;
• prędkość – wynika z natężenia przepływu oleju;
• rodzaj mocowania i długość montażową;
• temperaturę pracy i medium – od nich zależy dobór uszczelnień.

Jeśli dane masz w MPa lub psi, skorzystaj z naszej tabeli przeliczeniowej jednostek ciśnienia. Rzeczywiste ciśnienie hydrauliczne w układzie najlepiej kontrolować manometrami. Przy długich skokach sprawdź też wyboczenie tłoczyska – im jest dłuższe i cieńsze, tym większe ryzyko ugięcia pod obciążeniem.

Jak dobrać cylinder hydrauliczny do aplikacji przemysłowych?

Wybór warto prowadzić według stałej kolejności:

• Obciążenie – wyznacz maksymalną siłę z zapasem na tarcie i przeciążenia;
• Skok i zabudowa – sprawdź miejsce w pozycji złożonej i wysuniętej;
• Ciśnienie układu – dopasuj średnicę tłoka do ciśnienia, jakie realnie dostarcza pompa;
• Prędkość – z wymaganej szybkości i powierzchni tłoka wylicz potrzebny przepływ;
• Środowisko – pył, wilgoć, temperatura i chemia decydują o uszczelnieniach i powłoce tłoczyska;
• Typ cylindra – jedno- lub dwustronny, różnicowy, teleskopowy albo nurnikowy.

Cylinder to tylko jedno ogniwo układu. Zbyt wąski przewód podnosi straty ciśnienia i nagrzewa olej, dlatego przekroje węży hydraulicznych i armatury do hydrauliki siłowej dobieraj do przepływu, a nie „na oko”. Na liniach zasilających przydają się też zawory kulowe, które pozwalają odciąć sekcję na czas serwisu. Całość pracuje na oleju hydraulicznym o właściwej lepkości, a szeroki wybór znajdziesz wśród olejów hydraulicznych.

Podsumowanie – sprawny cylinder to sprawny cały układ

Rodzaje cylindrów hydraulicznych różnią się sposobem pracy, skokiem i odpornością na obciążenia, a dobór cylindrów hydraulicznych zaczyna się od siły, prędkości i warunków pracy. O trwałości decydują też szczelne uszczelnienia hydrauliczne, czysty olej i dobrej jakości przewody.
