Zawór dławiący – budowa, zasada działania i zastosowania w praktyce

Zawór dławiący to jeden z elementów wykorzystywanych w hydraulice, pneumatyce, instalacjach chłodniczych i wielu innych systemach przemysłowych. Jego głównym zadaniem jest regulacja transportu medium – cieczy lub gazu – poprzez zmianę przekroju przepływu. W odróżnieniu od odcinających (np. kulowych), zawór dławiący nie służy do całkowitego zamknięcia ruchu, lecz do jego precyzyjnego ograniczania. Przykładem codziennego zastosowania jest regulacja prędkości wysuwu siłownika w maszynie przemysłowej lub kontrola ilości czynnika chłodniczego w klimatyzatorze. Zapraszamy do dalszej lektury, aby dowiedzieć się, jak działają zawory dławiące i dlaczego odgrywają tak istotną rolę w układach technicznych.

Co to jest zawór dławiący? – definicja techniczna

Jeżeli zastanawiasz się, co to jest zawór dławiący, odpowiedzią będzie definicja sformułowana poniżej:

Zawór dławiący to armatura regulacyjna, która ma kontrolować przepływ medium poprzez celowe wytworzenie strat ciśnienia. Działa na zasadzie zmniejszania przekroju przepływu, co skutkuje ograniczeniem ilości medium przepływającego w jednostce czasu. Zawory dławiące są stosowane tam, gdzie wymagane jest utrzymanie stabilnego i kontrolowanego przepływu, niezależnie od zmian w instalacji.

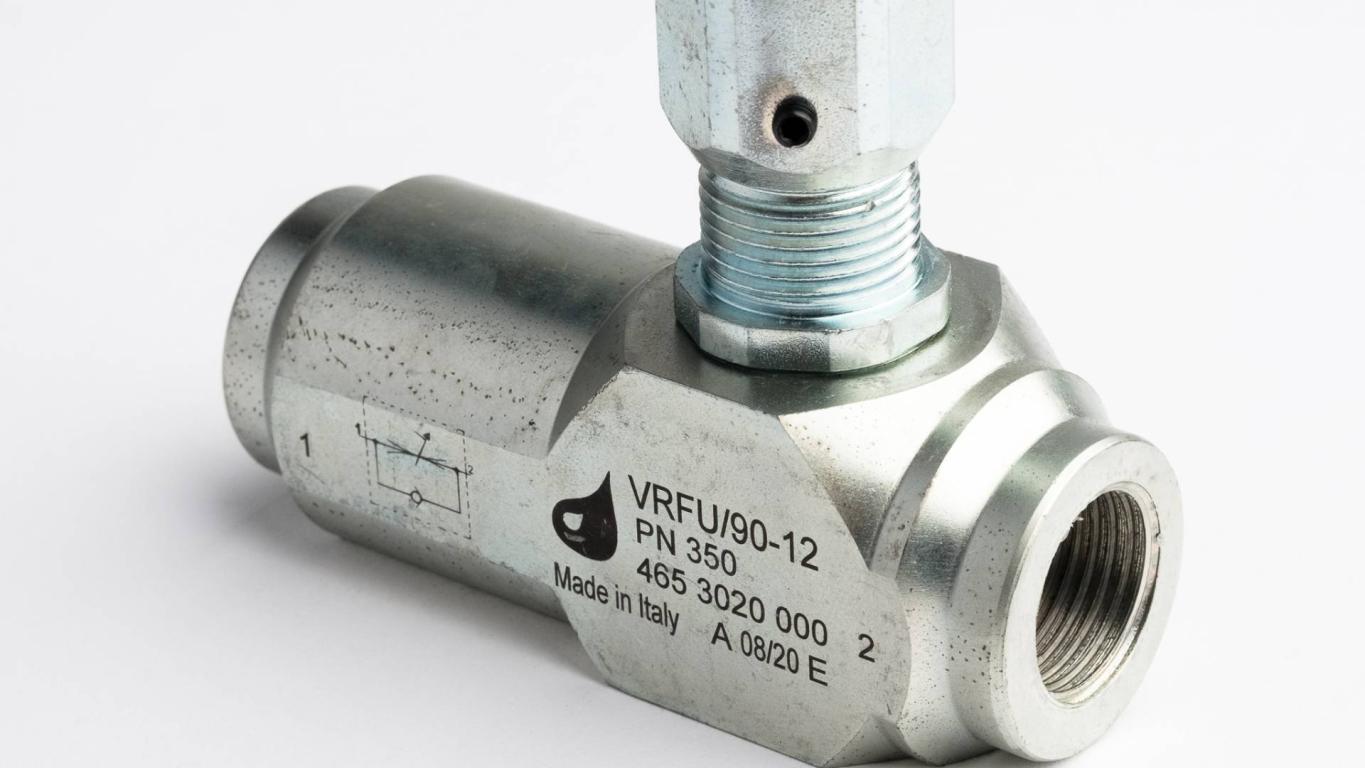

Budowa zaworu dławiącego

Budowa zaworu dławiącego może różnić się w zależności od typu i zastosowania, jednak najczęściej obejmuje:

• korpus – z kanałem przepływowym, wykonany z mosiądzu, stali nierdzewnej, żeliwa lub tworzyw odpornych na medium,
• element dławiący – iglica lub tłoczek, którego przesuwanie zmienia wielkość szczeliny,
• uszczelnienia – O-ringi, pierścienie PTFE albo uszczelki metalowe, zapobiegające wyciekom,
• regulacja – pokrętło, śruba regulacyjna lub siłownik elektryczny/pneumatyczny.

Warianty konstrukcyjne:

• Zawór dławiący ręczny – regulacja manualna przez obsługę.
• Zawór dławiący automatyczny – sterowany sygnałem z czujników.
• Jednokierunkowy zawór dławiący – umożliwia swobodny przepływ w jednym kierunku i dławienie w drugim.

Średnica i kształt kanału przepływowego wpływają bezpośrednio na charakterystykę przepływu oraz straty ciśnienia.

Zasada działania zaworu dławiącego

Aby zrozumieć, jak działa zawór dławiący, warto odwołać się do podstaw mechaniki płynów. W momencie, gdy element dławiący zbliża się do gniazda, przekrój przepływu maleje. To powoduje wzrost prędkości medium w szczelinie oraz spadek ciśnienia po stronie wylotowej. Ilość płynu roboczego przepływającego w jednostce czasu jest proporcjonalna do wielkości szczeliny i różnicy ciśnień.

Przykłady:

• W hydraulice siłowej – dławienie przepływu oleju pozwala precyzyjnie sterować prędkością ruchu siłownika.
• W chłodnictwie – zawór dławiący reguluje ilość czynnika chłodniczego docierającego do parownika.

W działaniu zaworu mogą występować zjawiska takie jak efekt Venturiego, kawitacja czy turbulencje, które należy brać pod uwagę w projektowaniu.

Rodzaje zaworów dławiących

W zależności od konstrukcji i przeznaczenia wyróżnia się m.in.:

• Zawory dławiące o stałej szczelinie – prostsze, bez możliwości regulacji.
• Zawory dławiące regulowane – pozwalają na płynną zmianę przekroju przepływu.
• Zawory dławiące z obejściem (bypass) – umożliwiają częściowe ominięcie elementu dławiącego.
• Z kompensacją ciśnienia – utrzymują stały przepływ mimo zmian ciśnienia.
• Specjalistyczne – dostosowane do cieczy lepkich, gazów lub czynnika chłodniczego.

Zastosowania w praktyce

Zawór dławiący znajduje zastosowanie w wielu branżach:

• Hydraulika siłowa – kontrola prędkości wysuwu siłowników w prasach, podnośnikach, wtryskarkach.
• Pneumatyka – regulacja prędkości ruchu tłoków w siłownikach pneumatycznych.
• Chłodnictwo i klimatyzacja – precyzyjna kontrola przepływu czynnika chłodniczego.
• Instalacje wodne lub grzewcze – równoważenie strumieni w pętlach centralnego ogrzewania.
• Przemysł chemiczny i petrochemiczny – dozowanie mediów agresywnych lub niebezpiecznych.

Rekomendacje dotyczące zaworu dławiącego

Zawór dławiący to proste, ale niezwykle skuteczne urządzenie pozwalające na precyzyjną kontrolę przepływu cieczy lub gazu w instalacjach technicznych. Znajomość jego budowy, zasady działania i prawidłowego montażu jest istotna dla projektantów, serwisantów lub operatorów maszyn. Odpowiedni dobór zaworu do parametrów pracy oraz regularna konserwacja pozwolą uniknąć awarii, a także utrzymać wysoką wydajność układu. Jeśli potrzebujesz dobrze dobranego urządzenia lub fachowego doradztwa w zakresie hydrauliki, pneumatyki czy armatury przemysłowej – skontaktuj się z firmą Madejski. Oferujemy szeroki wybór zaworów dławiących, profesjonalną pomoc techniczną oraz szybkie terminy realizacji. Sprawdź nasz asortyment i dobierz rozwiązanie idealne dla Twojej instalacji.
